Handy Fernbedienung (IoT) für Standheizung mit Webasto Multi Control

Handy Fernbedienung (IoT) für Standheizung mit Webasto Multi Control

Artikelnummer: 405-003
Kategorie: Handy IoT Fernbedienung für Standheizung
Hersteller: wiatec gmbh

MicroGuard-IoT Modul
Stromversorgung für +12V
Bedienung per App
IoT Version

externer Temperatursensor: externer Temperatursensor+ 10,00 €

nur interner Temperatursensor
SIM Karte von 1NCE: SIM-Karte von 1NCE+ 25,00 €

ohne SIM-Karte

149,00 €

inkl. 19% USt. , zzgl. (Deutsche Post Brief)

Alter Preis: 179,00 €

Unverbindliche Preisempfehlung des Herstellers: 179,00 €

(Sie sparen 16.76%, also 30,00 €)

Sofort verfügbar
Lieferzeit: 3 - 7 Werktage (DE - Ausland abweichend)

Beschreibung

* Nikolausaktion >>> 149,- EUR bis 15.12.2025 *

📱 Handy Steuermodul Fernbedienung für Standheizung (NB-IoT) für Webasto mit Multi Control

🔧 Funktionen und Komponenten

Fernsteuerung per Handy Das Gerät ermöglicht die Aktivierung und Deaktivierung der Standheizung über eine mobile App oder Webinterface von jedem Smartphone oder PC aus (passwortgeschützter Zugang).
Laufzeitsteuerung Die Abschaltung der Heizung erfolgt automatisch nach Ablauf der in der App eingestellten Zeit, länstens nach der maximal an der Vorwahluhr eingestellten Heizzeit.
Ein- und Ausgänge für Alarm und Steuerung Diese Anschlüsse erlauben die Integration in bestehende Fahrzeugsysteme, z. B. zur Rückmeldung, ob die Heizung aktiv ist oder ob ein Alarm ausgelöst wurde. Eine Bestätigung des Schaltvorgangs ist auch ohne separate Anschlüsse implementiert.
Interner Temperatursensor - misst die Umgebungstemperatur direkt im Gerät und zeigt diese in der App an.
Externe Sensoren über Micro-USB - Diese Anschlüsse ermöglichen den Anschluss zusätzlicher Sensoren, z. B. für Außentemperatur (externer Temperatursensor). Mehr zu den Temperatursensoren hier.

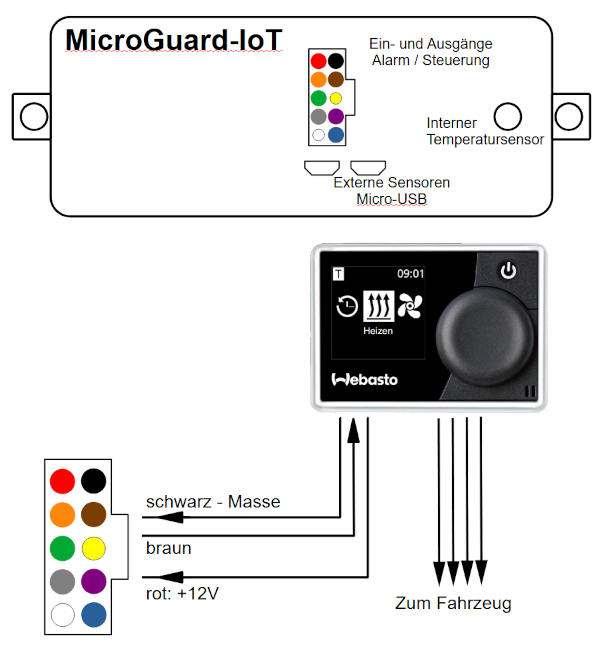

🔌 Anschlussbelegung (Pinout) und schematischer Anschluss an Webasto mit Multi Control

Der Anschluss unserer Fernbedienung erfolgt an die Platine der Vorwahluhr. Um den Anschluss auszuführen, muss die Platine der Uhr freigelegt werden. Dazu ist lediglich das Aushebeln der Blende am Gehäuse der Uhr notwendig. Ein Herausnehmen der Platine zum Anschluss der Leitungen wird empfohlen. Die Betriebsspannung wird direkt an der Platine der Uhr abgegriffen und ist damit über die Sicherung der Uhr geschützt. Die Signalleitung (braun) wird über einen Widerstand an den gezeigten Lötpunkt verbunden.

Anschlüsse Steuermodul Standheizungen an Vito Kippschalter

Der MicroGuard-IoT verfügt über einen farbcodierten Anschlussstecker mit folgenden Funktionen:

Farbe	Funktion
Rot	+12 V Versorgungsspannung
Schwarz	Masse (Ground)
Braun	geschaltete Masse
Orange	geschaltete +12 V
Lila	NC (Normally Closed) Anschluss des internen Relais
Blau	mittlerer Anschluss des internen Relais
Weiß	NC (Normally Closed) Anschluss des internen RelaisNO (normally Open) Anschluss der internen Relais
NC (Normally Closed) Anschluss des internen Relais

Diese Anschlüsse ermöglichen eine direkte Verbindung zur Fahrzeugelektrik und zur Standheizung.

Einstellung in der App: Connection Type - 1533 Intern.

Anschluss an die Platine der Uhr

Die dargestellten Kabelfarben entsprechen der Farbkodierung am Stecker zu MicroGuard-IoT. Die Leitungen müssen ggf. nach eigenen Bedürfnissen verlängert werden. Bitte hierzu sehr düne Leitungen (Litze d < 0,14 mm2) verwenden, um mechnische Belastungen des Lötpunktes zu vermeiden. Ansonsten kann unser Anschlusservice in Anspruch genommen werden.

Anschlüsse Steuermodul Standheizungen an Multi Control von Webasto

Umschalten zwischen Heizen und Lüften

Der gewählte Anschluss erlaubt das Einschalten der voreingestellten Funktion der Sofortstarttaste. Im Winter kann die Taste mit der Funktion „Heizen“ und im Sommer mit der Funktion „Lüften“ voreingestellt werden. Bei Ansteuerung per App wird die entsprechende Funktion aktiviert. Eine Umstellung der Vorbelegung ist per App nicht möglich. Diese erfolgt ausschließlich an der Uhr am Fahrzeug.

🚀 Lieferumfang:

MicroGuard NB-IoT - Steuermodul
Anschlusskabel (15cm) zum Anschluss an die Standheizung - muss nach eigenen Bedürfnissen verlängert / angepasst werden
4.7k ohm Widerstand
Optional: Temperatursensor & zugehörige App-Funktionen
Optional (sehr empfehlenswert): 1NCE SIM Karte mit Guthaben-Gültigkeit über 10 Jahre, Details sehe unten

🆓 Über die 10-Jahres SIM-Karte von 1NCE! Profitieren Sie von der bewährten 1NCE IoT Lifetime Flat:

Einmalzahlung – 10 Jahre Laufzeit
500 MB Datenvolumen
Europaweite Netzabdeckung ohne Folgekosten
www.1nce.com

Die allgemeine Modulbeschreibung

Die allgemeine Modulbeschreibung und die Anleitung für die Installation finden Sie hier: zur Annleitung

Einstellung der Heizzeit

Die Abschaltung der Heizung erfolgt automatisch nach Ablauf der in der App, spätestens aber nach der an der Multi Control eingestellten Zeit. Die Multi Control hat eine Begrenzung der Heizzeit, die nicht umgangen werden kann. Es wird empfohlen, die Heizzeit im Einstellungsmenü des Moduls (in der App) auf die im Bordcomputer eingestellte Zeit zu stellen. Dadurch werden Sie benachrichtigt, wenn die Heizzeit abgelaufen ist. Zur Einstellung des Anschlusstyps und der Heizzeit:

Über die Produktauswahl "Parking Heater"

gelangt man in das Menü für die Einstellungen nach dem Drücken der Einstellungstaste

. Die typische Einstellung bei "Connection Type" für Standheizungen mit Heizzeitsteuerung ist "1533 Intern", wodurch die Heizzeit durch die Eingabe bei "Heating Time" bestimmt wird. Die Schaltzeiten ("Puls") für die braune und orangene Leitung können nicht separat eingestellt werden. Diese Schaltzeiten werden automatisch vorgegeben (braune Leitung) bzw. der Heizzeit gleichgesetzt (orangene Leitung). Bitte jede Änderung in den Parametern mit dem Drücken auf das blaue oder grüne Häkchensymbol bestätigen. Nur dann werden die Änderungen übernommen.

Benachrichtigungen beim Ein- und Ausschalten der Heizung

Die generellen Einstellungen zu den Benachrichtigungen sind in der allgemeinen Anleitung unter dem link "Benachrichtigungen" beschrieben. Die Benachrichtigungen für die Standheizungsereignisse (START/STOP) können unabhängig von anderen Nachrichten (z.B. Temperaturalarme) ein- und ausgeschaltet werden. Die entsprechende Einstellung ist auf der Seite für die Planung der Einschalt- und Ausschaltzeit zu finden, siehe weiter unten.

Einschalten und Ausschalten der Heizung planen

Über die Produktauswahl "Parking Heater"und "Plan START" Einstellungen gelangt man in das Menü für die Planung der Ein- und Ausschaltzeit. Hier können die Zeiten entsprechend eingestellt werden - die Datums und Zeitangaben müssen natürlich in Zukunft liegen. Die gewählten Zeitpunkte werden nach Rückkehr auf die Hautseite mit dem Schaltknopf unterhalb des Knopfes angezeigt. Bitte jede Änderung in den Parametern mit dem Drücken auf das blaue oder grüne Häkchensymbol bestätigen. Nur dann werden die Änderungen übernommen.

Hersteller:	wiatec gmbh
Herstellernummer:	405-004
Versandgewicht:	0,21 kg
Artikelgewicht:	0,14 kg
