Handy Fernbedienung (LTE) für Standheizung Webasto T91 Empfänger

Artikelnummer: 1403-005
Kategorie: Fernbedienung für Standheizung (LTE)
Hersteller: wiatec gmbh

bestehend aus MicroGuard-LTE Modul
Stromversorgung für +12V
LTE-Version

89,90 €

inkl. 19% USt. , zzgl. (Deutsche Post Brief)

Sofort verfügbar
Lieferzeit: 3 - 7 Werktage (DE - Ausland abweichend)

Beschreibung
PDF (3)

* Lokalisieren Sie Ihr Fahrzeug mit unserem FB-Modul *
Bestellen Sie den GPS-Empfänger gleich mit!

Mit einer App auf dem Smartphone die Standheizung steuern

Alle unsere Fernbedienungsmodule verstehen die Befehle der Eberspächer App EasyStart GSM. Sie können Schaltvorgänge sehr bequem durch Tastendruck ausführen. Die App ist im Play Store von Google in in iTunes von Apple erhältlich (Android und iOS Smartphones).

Achtung! Bei jedem Schaltvorgang entstehen SMS-Übertragungskosten gemäß Ihrem Handy-Vertrag!

Die gewohnten Schaltvorgänge durch einfachen Anruf oder SMS werden weiterhin ohne Einschränkung unterstützt.

Erwerben Sie eine zukunftssichere Steuerung für Ihre Standheizung!

Viele Länder schalten nach und nach ältere Mobilfunknetze ab. In Deutschland ist davon der UMTS Standard (3G) betroffen, in der Schweiz hingegen GSM (2G) und UMTS (3G), abhängig vom Mobilfunkanbieter. Mit dem LTE-Modul von wiatec sind Sie für die Zukunft abgesichert. Das Modul kann sowohl mit UMTS- als uch mit LTE-Sticks arbeiten. Die passenden Sticks bekommen Sie bei uns im Shop.

Beachten Sie bitte: Die GSM/UMTS-Module funktionieren NICHT mit den LTE-Sticks!

Vor dem Frühstück schnell noch einen kurzen Anruf tätigen-
- nach dem Früstück bequem ins warme Auto einsteigen!

MicroGuard-LTE arbeitet mit LTE Surfsticks, die über die USB-Schnittstelle kommunizieren. Bestellen Sie den passenden LTE-Stick gleich mit.

Unser Modul eignet sich perfekt für den Anschluß an den Empfänger T91 von Webasto Standheizungen. Hier verwenden wir einen Anschluss direkt an die PINs des Emfpängers (Tastereingang). Die Abbildung unten zeigt schemtisch den Anschluss. Eine genaue Beschreibung finden Sie in der Anleitung (Link). Für den Anschluss gilt: sehr einfach mit nur drei Leitungen: +12V, Masse und das Schaltsignal. Ein Relais wird bei dem USB-Modul nicht benötigt. Auch der Akku-Ersatz entfällt.

Unsere Lösung: Einfacher Anschluss, nur eine Signalleitung!

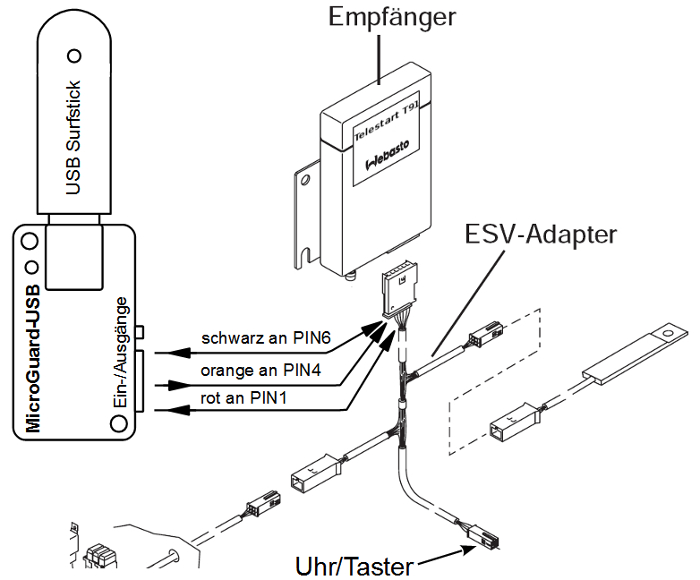

Abbildung 1: Schematische Darstellung des Anschlusses von MicroGuard-LTE und Funkempfänger Webasto T91

Funktionsweise

Voraussetzung für die Ansteuerung ist die original eingebaute oder nachgerüstete Standheizung mit einem funktionierenden Funkempfänger vom Typ Telestart T91.
Der Anschluss erfolgt mit einer Signalleitung an die Schnittstelle des Funkempfängers (Tastereingang). Zusätzlich wird nur der Anschluss an die Batteriespannung (+12V und Masse) benötigt.
Das Modul erzeut einen kurzen Impuls - damit wird die Heizung eingeschaltet.
Die Abschaltung der Heizung erfolgt automatisch nach Ablauf der in der Vorwahluhr eingestellten Zeit.
Das Ausschalten der Heizung durch einen Anruf/SMS ist mit dieser Anschlussart jederzeit möglich.
Sie haben die Wahl zwischen Schalten per SMS und/oder Anruf.
Ein Schaltvorgang durch Fremd-SMS bzw. Fremdanrufe ist ausgeschlossen, da die Nummer des SMS-Absenders bzw. der Anrufers mit einer Liste berechtigter Nummern abgeglichen wird. Die Berechtigung kann an bis zu fünf Nummern vergeben werden. Die Registrierung der Nummern erfolgt nach Initialisierung durch einen SMS Befehl, siehe Anleitung.
Das Schaltmodul wird über den +12V/Masse Anschluss (an der Autobatterie) mit Strom versorgt. Zusätzliche Spannungskonverter werden nicht benötigt.

Besondere Merkmale

Anruf- und SMS-gesteuerter Ausgang zum Anschluß an den Funkempfänger Webasto Telestart T91
Kein Relais für die Signalumsetzung notwendig
Optional: Rückmeldung über Schaltzustand durch Anruf und/oder SMS (je nach Einstellung)
Ausführliche Status- und Konfigurationsabfrage
Konfigurationsänderung per SMS
Temperaturbereich: bis unter -20°C getestet

Aufbau und Schnittstellen

Der Aufbau von MicroGuard-LTE ist unten dargestellt. Folgende Schnittstellen sind verfügbar:

Aufbau der MicroGuard-LTE Modul Fernbedienung fï¿½r Standheizung

Micro-LTE: Anschluss eines USB-Ladekabels (Stromversorgung)
Mini-LTE: Anschluss von externem Zubehör, wie externen Temperatursensoren
Ein-/Ausgänge: Anschluss der externen Signale für Alarm- und Schaltvorgänge (Handsender)
USB-Port: Anschluss des Suft-Sticks (PORT1) oder zusätzlicher USB-Komponenten (in Vorbereitung)
Signal-LED: zeigt den Aktivierungszustand und die Funktionen des Moduls durch Blinksignale an.

Verbindungskabel (15cm) für die Schnittstellen "Ein-/Ausgänge werden mitgeliefert.

Fahrzeugortung:
Mit einem GPS-Empfänger (GPS USB-Stick oder GPS-Maus) an USB PORT2 des Moduls ist eine Ortung Ihres Fahrzeugs mit der
gewöhnlichen GPS-Genauigkeit (einige Meter) möglich. Nach dem SMS-Befehl "POSITION" wird per SMS ein Link zu Google-Maps
zurück gesandt. Auf einem Smartphone kann der Link direkt angeklickt werden und öffnet Google-Maps mit der genauen
Position Ihres Fahrzeugs.

GeoFence Funktion:
Als GeoFence wird ein unsichtbarer Zaun ("Fence") bezeichnet, der um einen definierten Standort herum "aufgebaut" wird. Der Zaun definiert ein
Gebiet, in dem sich ein Objekt aufhalten darf. MicroGuard-LTE bieten zusammen mit einem passenden GPS-Empfänger (siehe Unterstützte GPS-Empfänger) eine Überwachungsfunktion, die beim Verlassen eines Gebietes 100m um einen definierten Standort eine Benachrichtigung per Anruf oder SMS auslöst. Diese Funktion kann beispielsweise zur Überwachung von Fahrzeugen oder anderer mobiler Einrichtungen oder zur Aktivierung von Alarmanlagen/Torsteuerungen beim Verlassen von Objekten verwendet werden.

GPS Home Funktion:
Eine umgekehrte Funktion zu GeoFence stellt die GPSHOME-Fuktion dar. Hier wird eine Nachricht ausgelöst, wenn sich das bewegliche Objekt in das Gebiet 100m um eine definierte Position hinein begibt. Auch diese Funktion ist bei allen MicroGuard-LTE Modulen (ab Software Version 1.51) zusammen mit einem passenden GPS-Empfänger (siehe Unterstützte GPS-Empfänger) verfügbar. Diese Funktion kann beispielsweise zur Deaktivierung von Alarmanlagen oder zum Steuern von Toranlagen beim Annähern an Objekte verwendet werden.

Lieferumfang (optionale Artikel erhalten Sie ebenfalls in unserem Shop):

MicroGuard-LTE (Fernbedienungsmodul), neu, originalverpackt mit 24 Monaten Garantie.
Stecker mit Kabel (15cm) zum Anschluss an den Funkempfänger Webasto Telestart T91.
Optional (9,90 EUR Aufpreis): Externer Sensor für SMS-Temperaturmessung.
Optional (25,- EUR Aufpreis): GPS-Maus für Fahrzeugortung
Ausführliche Bedienungsanleitung mit Erklärungen zu allen Funktionen.
Einbauanleitung für MicroGuard-LTE an Webasto Telestart T91 (Link zur PDF).

Anmerkungen:

Sie benötigen einen LTE-Surfstick (siehe Verzeichnis) und eine SIM-Karte. Bitte bestellen Sie einen Stick über unseren Shop gleich mit.
Die Verwendung von Handys als Empfangseinheit sind nicht zu empfehlen, da die Akkus der Handys bei Temperaturen unter 5°C nicht zuverlässig funktionieren.
Betrieb in Verbindung mit GSM/UMTS-Sticks und LTE Sticks möglich.
Der USB-Surfstick bzw. die SIM Karte sind nicht Bestandteil dieses Angebots.

Bitte konsultieren Sie die Surfstick-Datenbank:

Hersteller:	wiatec gmbh
Herstellernummer:	400-203
Versandgewicht:	0,30 kg
Artikelgewicht:	0,15 kg
