Handy Fernbedienung (IoT) für Standheizung mit Handsender BMW 5-er, 7, 179,00 €

Beschreibung

📱 Handy Steuermodul (NB-IoT) Fernbedienung für Standheizung mit Handsender BMW 5-er. 7-er. X5, X7 etc.

🔧 Funktionen und Komponenten

Fernsteuerung per Handy: Das Gerät ermöglicht die Aktivierung der Standheizung über eine mobile App oder Webinterface von jedem Smartphone oder PC aus (passwortgeschützter Zugang).
Laufzeitsteuerung: Die Abschaltung der Heizung erfolgt automatisch nach Ablauf der am Fahrzeug eingestellten Heizzeit. Eine Einstellung der Heizzeit über die App und eine Abschaltung der Standheizung sind mit diesem Anschluss nicht möglich.
Ein- und Ausgänge für Alarm und Steuerung (Option): Diese Anschlüsse erlauben die Integration in bestehende Fahrzeugsysteme, z. B. zur Rückmeldung, ob die Heizung aktiv ist oder ob ein Alarm ausgelöst wurde. Eine Bestätigung des Schaltvorgangs ist auch ohne separate Anschlüsse implementiert.
Interner Temperatursensor - misst die Umgebungstemperatur direkt im Gerät und zeigt diese in der App an. Dieser Sensor reagiert mit Verzögerung und kann eine Abweichung zur tatsächlichen Temperatur zeigen, da er ins Gehäuse eingebaut ist. Für eine genauere Messung empfiehlt sich die Verwendung eines externen Sensors.
Externe Sensoren über Micro-USB - Diese Anschlüsse ermöglichen den Anschluss zusätzlicher Sensoren, z. B. für Außentemperatur (externer Temperatursensor). Mehr zu den Temperatursensoren hier.

🔌 Schematischer Anschluss an den Handsender von BMW

Der Anschluss unserer Fernbedienung erfolgt an die Platine des Handsenders. Um den Anschluss auszuführen, muss die Platine aus dem Handsender herausgenommen werden.

ACHTUNG!!!

Bei diesem Modul handelt es sich um eine Version, die speziell für den Betrieb mit dem Handsender modifiziert wurde. Die Spannungsversorgung erfolgt weiterhin über die Leitungen rot / schwarz (12V). Allerdings ist die Schaltfunktion an der orangenen Leitung nicht verfügbar. Das Modul stellt die Spannung zur Versorgung des Handsenders an der orangenen Leitung zur Verfügung.

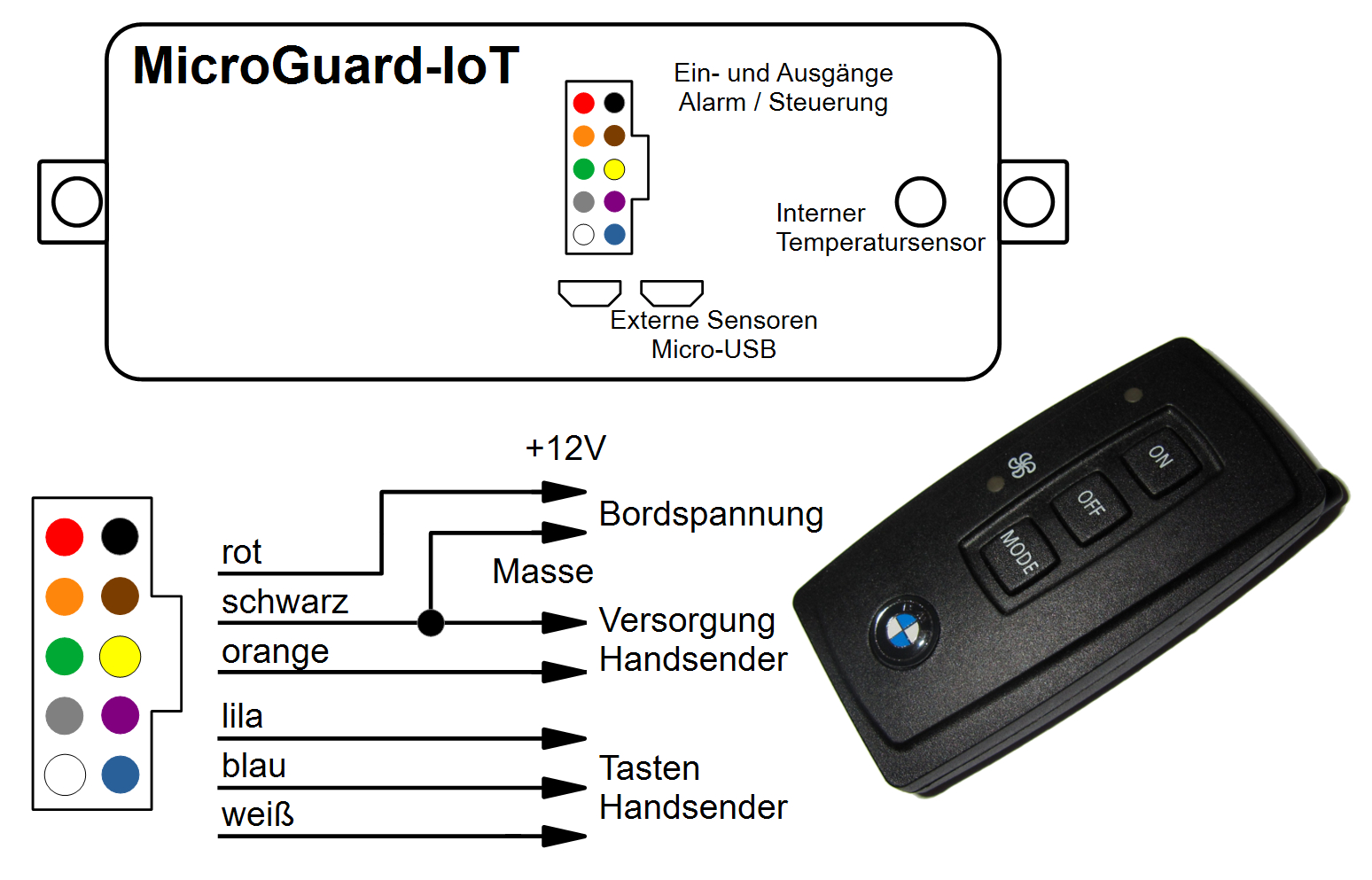

Schematischen Anschluss and den BMW Handsender

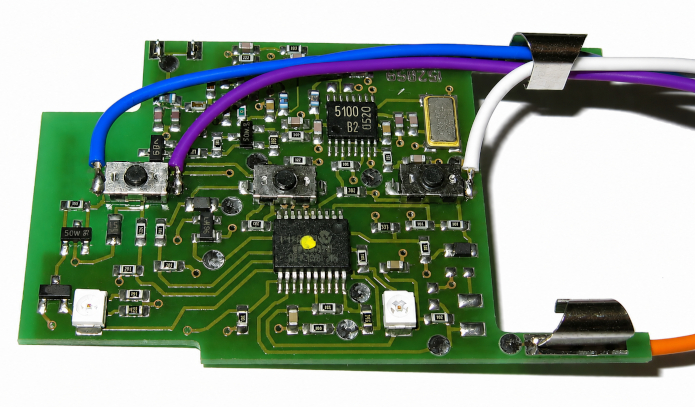

Öffnen Sie das Gehäuse des Handsenders und nehmen Sie die Batterie aus dem Fach heraus. Löten Sie die Leitungen an die Kontakte der Taster und die Spannungsversorgung gemäß der Abbildungen unten an.

Anschluss an die Platine des Handsenders

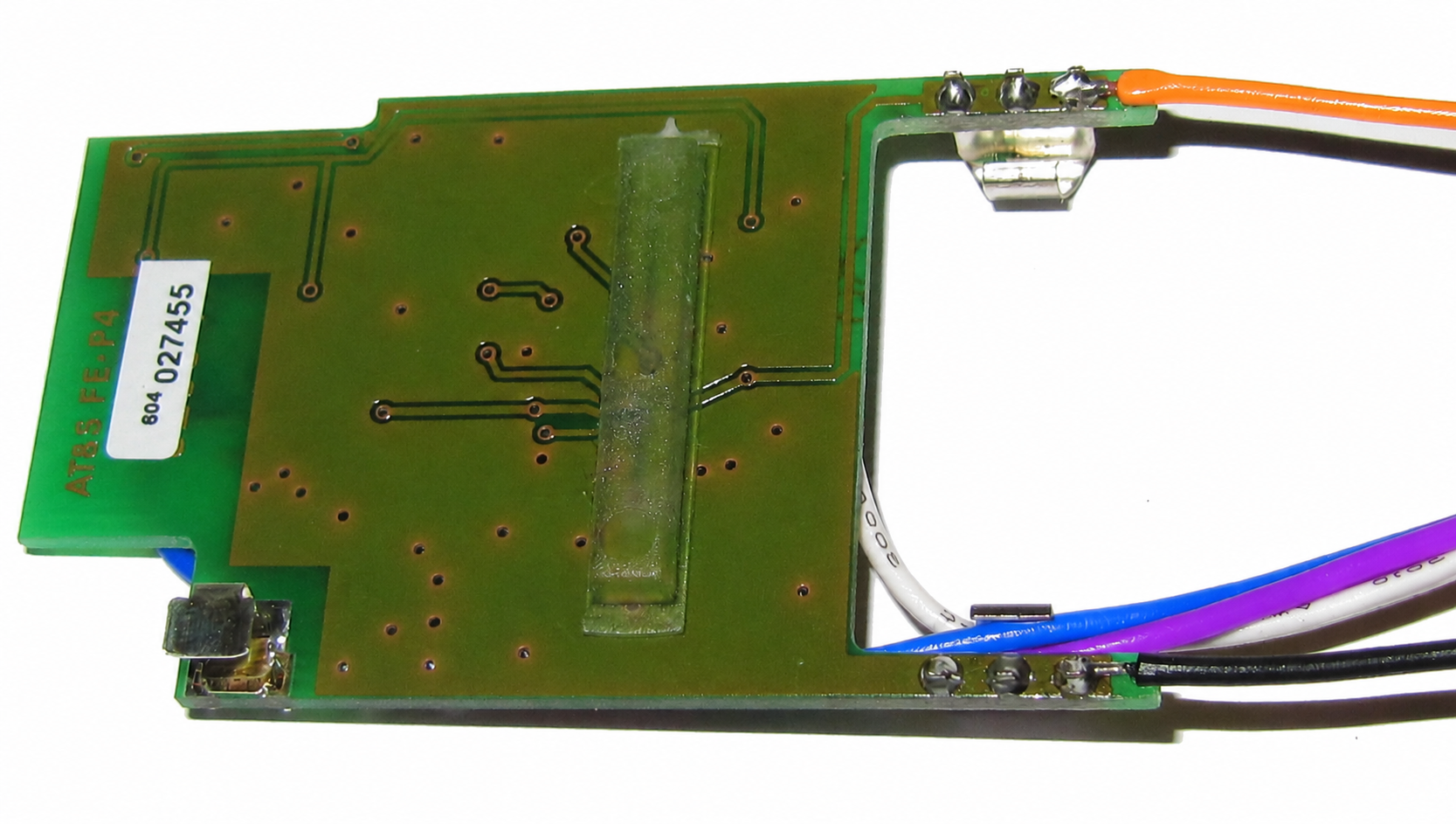

Die Betriebsspannung für den Handsender wird vom Modul über die Leitungen orange und schwarz bereitgestellt, siehe Abbildung unten.

Spannungsversorgung des Handsenders

Einstellung in der App: Connection Type - BMW-F10/F11.

🚀 Lieferumfang:

MicroGuard NB-IoT - Steuermodul, Spezialversion für den BMW Handsender
Anschlusskabel (15cm) zum Anschluss an den Handsender - muss nach eigenen Bedürfnissen verlängert / angepasst werden
Optional: externer Temperatursensor und zugehörige App-Funktionen, Beschreibung hier
Optional: Ein- und Ausgänge für Alarm und Steuerung, Beschreibung hier
Optional: GPS-Lokalisierung und ggf. andere Funktionen, Beschreibung hier
Optional (sehr empfehlenswert): 1NCE SIM Karte mit Guthaben-Gültigkeit über 10 Jahre, Details siehe unten
Optional: Alarmeingänge für zusätzliche Benachrichtigungen

🆓 Über die 10-Jahres SIM-Karte von 1NCE

Profitieren von einer Einrichtung Ihres Systems durch unser Personal vor dem Versand. Bestellen Sie von uns die SIM-Karte von 1NCE. Die Verwendung von SIM-Karten anderer Anbieter ist generell möglich, bedarf jedoch unter Umständen einer speziellen Vorgehensweise bei der ersten Inbetriebnahme. Eine Beschreibung hierzu ist unter diesem Link zu finden.

Weitere Vorteile einer 1NCE-SIM:

Einmalzahlung – 10 Jahre Laufzeit
500 MB Datenvolumen
Europaweite Netzabdeckung ohne Folgekosten
www.1nce.com

Die allgemeine Modulbeschreibung

Die allgemeine Modulbeschreibung und die Anleitung für die Installation finden Sie hier: zur Annleitung

Einstellung der Heizzeit

Die Abschaltung der Heizung erfolgt automatisch nach Ablauf der am Fahrzeug eingestellten Zeit. Eine Einstellung der Heizzeit über die App und eine Abschaltung der Standheizung sind mit diesem Anschluss nicht möglich. Es wird empfohlen, die Heizzeit im Einstellungsmenü des Moduls (in der App) auf eine Minute zu stellen. Dadurch werden Konflikte in der Anzeige vermieden, die eine Möglichkeit zur Abschaltung der Heizung andeuten würden. Der Einschaltknopf wird nach einer Minute auf "START" zurück gesetzt. Zur Einstellung des Anschlusstyps und der Heizzeit:

Über die Produktauswahl "Parking Heater"

gelangt man in das Menü für die Einstellungen nach dem Drücken der Einstellungstaste

. Die Einstellung bei "Connection Type" ist auf "BMW-F10" zu stellen. Die Schaltzeiten ("Puls") für die braune und orangene Leitung können nicht separat eingestellt werden. Diese Schaltzeiten werden automatisch vorgegeben. Bitte jede Änderung in den Parametern mit dem Drücken auf das blaue oder grüne Häkchensymbol bestätigen. Nur dann werden die Änderungen übernommen.

Benachrichtigungen beim Ein- und Ausschalten der Heizung

Die generellen Einstellungen zu den Benachrichtigungen sind in der allgemeinen Anleitung unter dem link "Benachrichtigungen" beschrieben. Die Benachrichtigungen für die Standheizungsereignisse (START/STOP) können unabhängig von anderen Nachrichten (z.B. Temperaturalarme) ein- und ausgeschaltet werden. Die entsprechende Einstellung ist auf der Seite für die Planung der Einschalt- und Ausschaltzeit zu finden, siehe weiter unten.

Einschalten und Ausschalten der Heizung planen

Über die Produktauswahl "Parking Heater"und "Plan START" Einstellungen gelangt man in das Menü für die Planung der Ein- und Ausschaltzeit. Hier können die Zeiten entsprechend eingestellt werden - die Datums und Zeitangaben müssen natürlich in Zukunft liegen. Die gewählten Zeitpunkte werden nach Rückkehr auf die Hauptseite mit dem Schaltknopf unterhalb des Knopfes angezeigt. Bitte jede Änderung in den Parametern mit dem Drücken auf das blaue oder grüne Häkchensymbol bestätigen. Nur dann werden die Änderungen übernommen. Bitte beachten: Die hier vorgenommene Einstellung der Abschaltzeit hat keine Auswirkung, da der Anschluss das Ausschalten der Heizung nicht erlaubt.

Beschaltung und Nutzung der externen Alarmeingänge

Das MicroGuard-IoT Modul ist kann zwei digitalen Eingänge auswerten, die für verschiedene Funktionen individuell eingesetzt werden können. Die Beschreibung der Anschlüsse und Funktionen ist sind in der allgemeinen Anleitung unter dem link "externe Eingänge" zu finden.

Hersteller:	wiatec gmbh
Herstellernummer:	405-039
Versandgewicht:	0,21 kg
Artikelgewicht:	0,14 kg
